消火栓を使ったピグ洗管工法
上水道維持管理御担当者様
既に使用されている上水道管（内面ライニング管）でマンガン、赤水等苦情が発生した場合、下図の様な高効率な洗浄方法がございます。
※ 提携先・日本水機調査(株)様でも施工しております（TEL： 078-927-0301）
消火栓を使ったピグ洗管工法
|
|
|
【土木工事は必要ありません】

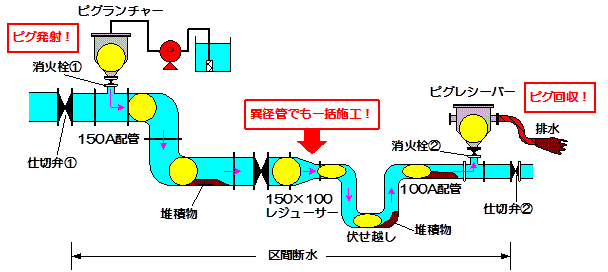

基本的に上図の様に既設の消火栓を使用しての管内洗浄になりますので、従来のピグ洗浄工事にはつきものだった掘削、管切断等の土木工事を必要としません。
※事前に都合の良い場所に不断水工法にて仕切弁、消火栓を設置していただければ任意の区間での洗浄が施工可能になります。
【消火栓→消火栓】※PAT4920531 類似工法に御注意下さい
|
|
仕切弁①、仕切弁②を閉めて区間断水を行います。消火栓にピグランチャー、ピグレシーバーを取付け（上図では消火栓①から消火栓②へピグを走行させ管内を洗浄。
実際の現場では機材の取付方向は状況を考慮して行います）、給水、排水機材を設置すれば洗浄可能です。
異径管も一括で施工可能です（※要相談）。
【ピグは柔らかいだけでは洗浄出来ません】
弊社のピグは長年のピグ洗浄工事で得たノウハウを基に試行錯誤を繰り返して誕生した物ですので、絶妙な柔らかさと強さ、伸縮復元性を持ち合わせており管内堆積物等の除去、排出には抜群の効果を発揮します。ただ単に柔らかいだけのピグとは異なりますので、無理に管口径に対して大きなピグを使用する必要がありません。
（柔らか過ぎるピグを使用すると無理に大きいピグを使用したり、洗浄効果が無いので何回もピグを通さなくてはならない＝トラブルの元になりかねません）
弊社では消火栓用に特徴の異なる２種類のピグで状況に応じて対応しております。
※PAT3421012 類似品に御注意下さい
|
PUKソフトイエロー |
PUKソフトスーパーブラック |
【洗浄対象はφ25㎜～φ1500㎜】
弊社ではライニング管、塩ビ管、PE管を対象にした消火栓を利用しての洗浄に限らず、硬質スケールを対象にした従来のピグ工法でも洗浄を行っていますので、御相談いただければあらゆる御提案が可能です。
【弊社はピグ製造メーカーです】
1970年に創業し今年でピグ一筋45年、自社でピグを製造して自社で施工しておりますので、過去の実験、実施工等の経験が全てフィードバックされており、万一のトラブルに対しても速やかに対応させていただけます。
弊社提携先 日本水機調査(株)様が施工した、ＳＣＯＰＥ工法のビデオです。下記も是非ご覧ください(約15分）
